胶黏剂增稠剂是什么？胶水太稀、分层先查这几点

胶黏剂分层、结块、析水——这三个问题看着不相关，其实都跟胶黏剂增稠剂有关。选对了，储存稳定、涂布均匀；选错了，问题轮着来。那么，胶黏剂增稠剂到底是什么？出现问题如何排查解决？本文从胶黏剂定义、常见问题排查、选型注意事项三个方向逐一分析。

一、胶黏剂增稠剂是干什么的

胶黏剂里加增稠剂，主要干四件事：提高黏度让胶水挂得住、保住水分防止干得太快、托住填料防止沉降分层，以及调节流变和稳定体系。常用的有HEC（羟乙基纤维素增稠剂）、CMC（羧甲基纤维素增稠剂）、HEUR（聚氨酯缔合增稠剂）、HASE（疏水改性碱溶胀增稠剂）、ASE（碱溶胀增稠剂）等。HEC对盐和电解质具有优异的耐受性，在含盐体系中粘度稳定；CMC在低电解质体系中，增稠效率高，但保水性低于HEC。

ASE 低剪切增稠效率高，抗沉降防流挂，耐微生物降解；HASE 兼具静电增稠与疏水缔合双重作用，流变均衡，胶层耐水性相对 ASE更好；HEUR 流平性优异，可改善施工手感，非离子结构 pH 适用范围宽。具体选择哪个，先看你的胶黏剂体系电解质含量高不高。

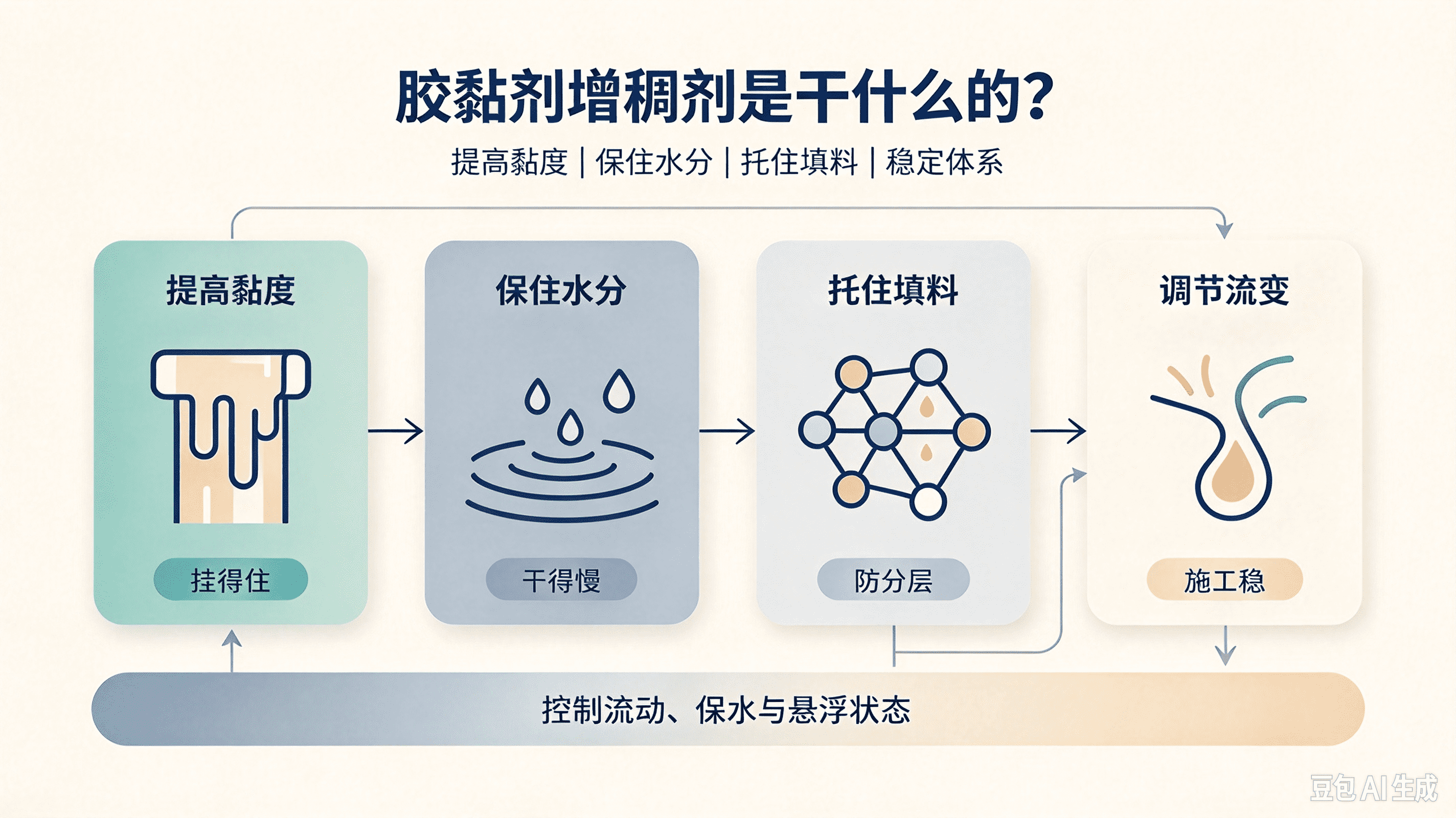

图：胶黏剂增稠剂是干什么的

二、胶黏剂常见问题，先排查再调整

胶水太稀挂不住。 涂布时顺着基材往下流，补加增稠剂后变稠，涂不开。先核查 CMC 与 PVA、淀粉的配伍性，同时评估体系电解质对 CMC 稳定性的影响。固含量高、电解质多的体系，CMC 容易失稳絮凝，换 HEC 通常能改善体系稳定性。当然加料方式也要注意，干粉直接倒容易结团，预分散好再加效果会更好。

放置两天就分层。 上层清液、下层沉淀，搅一搅勉强能用。多半是增稠剂悬浮力不够，托不住填料。高分子量 HEC 低剪切黏度高，防沉降 / 防流挂效果好；HEUR单用时低剪切黏度偏低，防沉降偏弱。ASE 防沉降能力居中，HASE 性能优于普通 ASE，但 ASE/HASE 均为阴离子，对电解质敏感。换用 HEC 或采用复配增稠方案，一般情况下可改善体系稳定性与防沉降性。

涂布后干得太慢。 胶黏剂干燥速度受增稠剂保水性影响（影响因素之一），保水太强，水分挥发慢，干燥时间拉长。ASE类保水性适中（ASE 是丙烯酸阴离子碱溶胀增稠剂，保水性相对于 HEC 这类纤维素醚偏低），干燥比HEC快，多用于低电解质的纸品胶、标签胶配方。

如果同时要求快干和相对普通 ASE 而言更好的耐水性，可以选HASE类（仍需根据具体耐水要求评估）。

 图：排查问题，调整胶黏剂增稠剂的选型

选胶黏剂增稠剂，先明确三件事

一看胶黏剂类型和固含量，二看施工方式与流变需求，三看增稠剂与胶基体、电解质及其他助剂之间的配伍性。对效果没有把握时，建议先开展小样试验，避免批量生产出现问题后再调整。

常见问题：

问：胶黏剂太稀挂不住，加什么增稠剂？

答：先查是不是选型问题。固含量高、电解质多的体系，CMC容易絮凝，换HEC一般情况下能改善。加料方式也很关键，干粉直接投料容易结团，增稠剂无法充分溶胀释放黏度；即便更换增稠剂品种，也达不到预期稠度。

问：胶黏剂放两天就分层，还能用吗？

答：轻微分层可重新搅拌均匀后使用。如果底部已经板结，大概率是体系稳定网络被破坏（增稠剂失稳或粉体沉降），建议排查选型后重新配制，不要强行补加增稠剂。

问：胶黏剂增稠剂加多少合适？

答：没有固定值。一般建议从0.2%—1.0%开始梯度测试，以涂布顺畅、不流挂、不分层为准。加多了黏度太高涂不开，加少了黏度不足，容易流挂、分层。建议先进行小样实测再决定批量使用。
