高速印刷和低速印刷，水墨增稠剂要求有何不同？

同一款水墨增稠剂，高速印刷时剪切变稀过快、黏度保持不足，低速印刷时低剪切黏度偏低、流动性过强。印刷速度不同，对增稠剂的要求差别很大。水墨在高速和低速印刷的场景下，对增稠剂的要求到底有什么不同？本文逐一分析。

一、高速印刷：要扛得住剪切

高速印刷时，水墨在短时间内经历强剪切，刮刀、网纹辊、压印辊之间剪切速率高。水墨增稠剂需要做到两点：高剪切下黏度不能掉太多，保证油墨转移均匀、减少飞溅；剪切消失后需适当恢复黏度，防止流挂。

聚氨酯缔合型增稠剂（HEUR）在这方面表现突出，靠疏水端基与乳液粒子缔合增稠，剪切时缔合结构可逆解离，高剪切下黏度保持良好，保证油墨转移均匀、减少飞墨。搭配少量HEC提供低剪切黏度和触变恢复，整体流变曲线更均衡。

有个做高速柔版的客户，之前单用HEC，车速一过120米/分钟就飞墨，印品墨点密布。换成HEC与HEUR复配后，车速提到180米/分钟，飞墨明显减少，转移均匀性也稳定了。

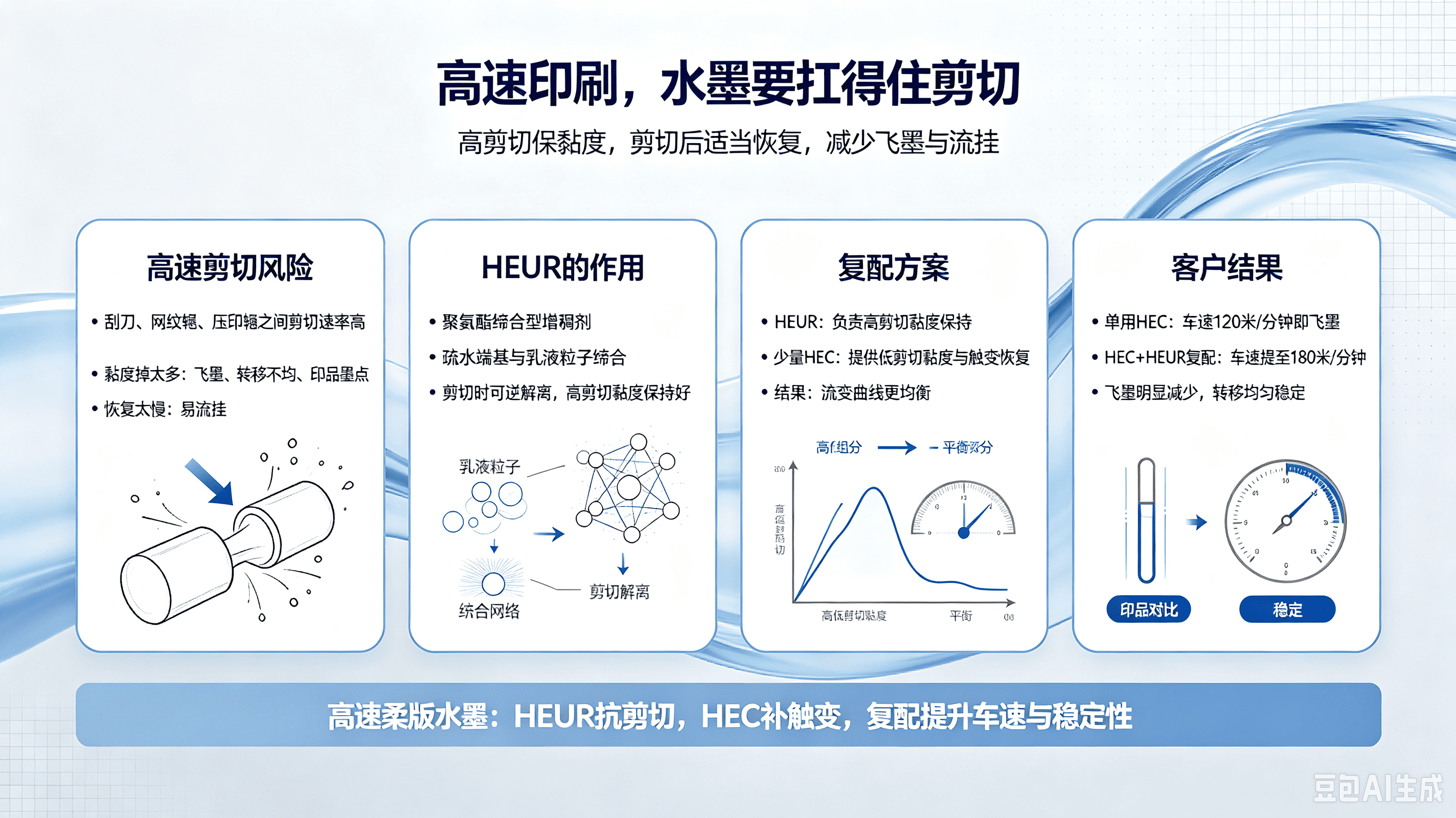

图1：高速印刷下水墨增稠剂

二、低速印刷：要控得住流平

低速印刷，比如丝网印刷、部分凹版印刷，油墨在网版或辊筒上停留时间长。水墨增稠剂如果触变性不够，静止时黏度恢复太慢，油墨在网版上停留时就开始流动，图案边缘渗化；如果触变性太强，过网时黏度掉不下来，容易堵网。

丝网印刷对触变性要求较高——静止时黏度高防止渗化，刮印时剪切变稀顺利过网；低速凹版则更侧重高剪切黏度保持，防止飞墨和转移不良。

这两类场景适合用纤维素醚类或碱溶胀型增稠剂，触变性强，但用量要控制，过量会导致黏度过高、过网困难，也可能因稀释后固含量下降而影响墨层致密性。

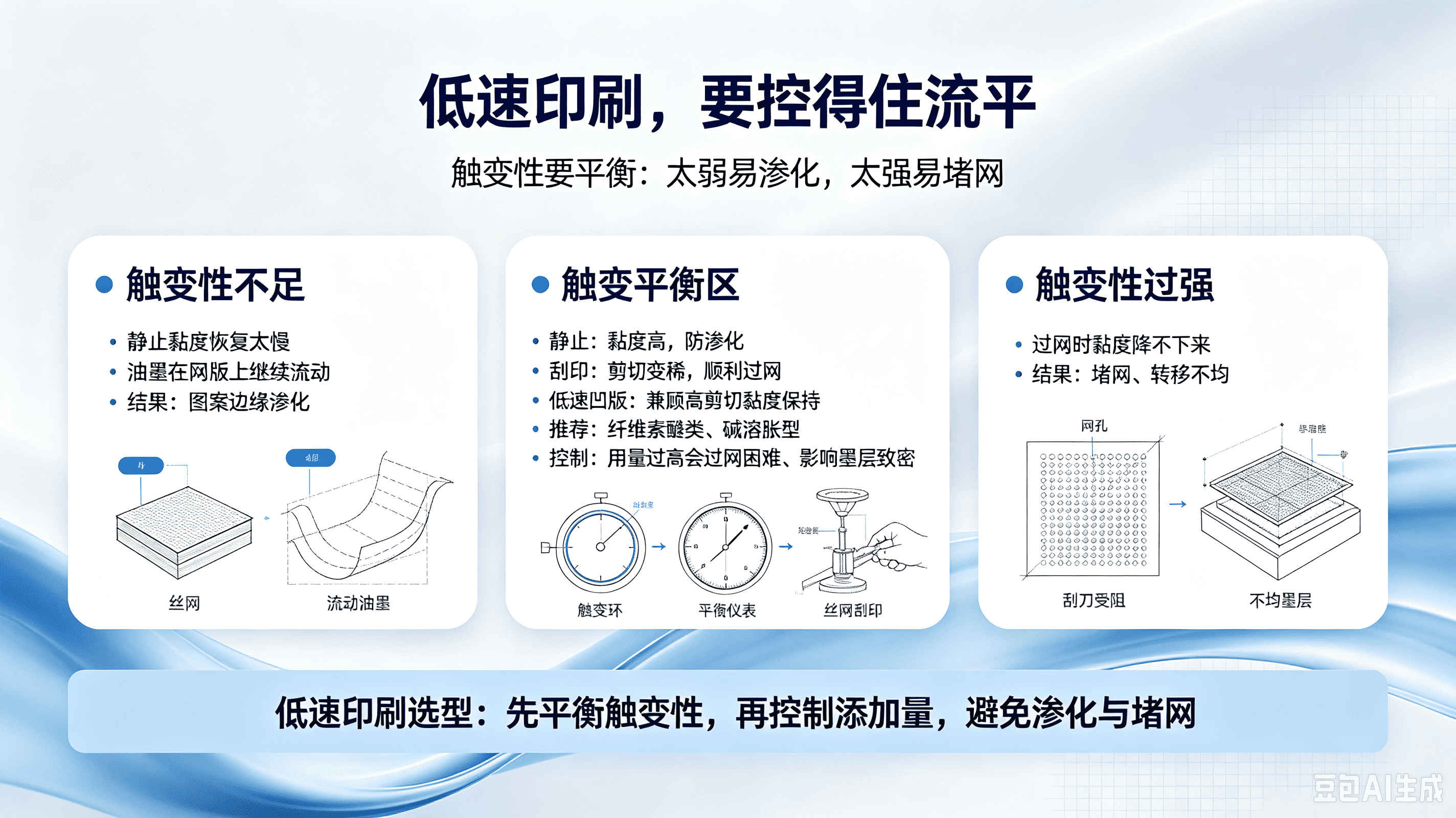

图2：低速印刷下水墨增稠剂

选水墨增稠剂，先看印刷速度

一看印刷速度，二看承印物和干燥条件，三看光泽和耐水要求。高速优先选HEUR或复配方案，低速优先选纤维素醚或碱溶胀型。拿不准的，先做小样测试，确认后再上机试印，别等批量出问题再调。

常见问题：

问：高速印刷水墨飞墨，换增稠剂能解决吗？

答：先查是不是高剪切黏度不够。HEC类高剪切贡献有限，换HEUR或HEC与HEUR复配通常能改善，但复配比例需根据飞墨情况试验确定。同时检查刮刀压力和墨辊间隙。

问：低速印刷水墨渗化，增稠剂怎么调？

答：优先选触变性强的纤维素醚或碱溶胀型。如果已经在用，检查用量是否偏低，或换触变指数更高的型号。丝网印刷还需关注触变恢复速度——若HEC恢复偏慢，可复配HASE提升恢复速度。干粉预分散后再加，避免结团影响效果。
